데크플레이트 공법

1. 정의

•데크플레이트 (Deck Plate) : 아연도금 강판, 선재 등 강재류를 요철 가공한 것으로서 바닥구조에 사용하는 파형으로 성형된 판을 말한다. 거푸집용과 구조용이 있으며, 거푸집용으로는 골형 및 평형 데크플레이트가 있으며, 구조용으로는 철근트러스형 및 합성 데크플레이트가 있음

골형 데크플레이트

평형데크플레이트

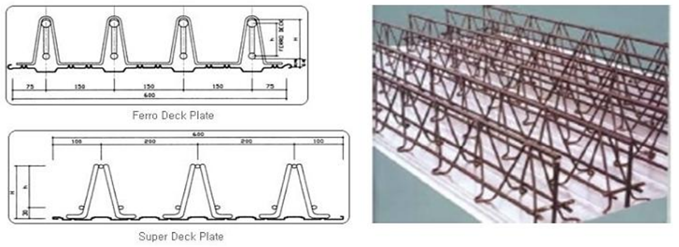

철근트러스형 데크플레이트

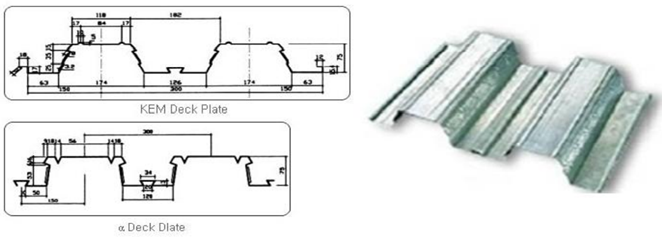

합성데크프렐이트

•엔드 클로져 (End Closure) : 콘크리트 타설시 콘크리트의 누출을 방지하기 위하여 데크플레이트 단부 개구면에 설치하는 데크플레이트 부속자재를 말한다. 콘크리트가 데크플레이트 개구면으로 새어나오는 것을 방지하는 역할을 수행한다.

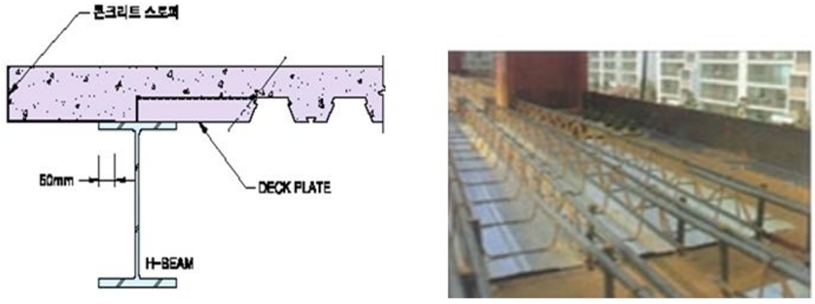

콘크리트 스토퍼 (Concrete Stopper) : 데크플레이트 외측면 가장자리 부위에 설치되는 데크플레이트 부속자재를 말한다. 콘크리트 타설시 슬래브 끝면 마감과 더불어 콘크리트 누출을 방지하는 역할을 수행한다.

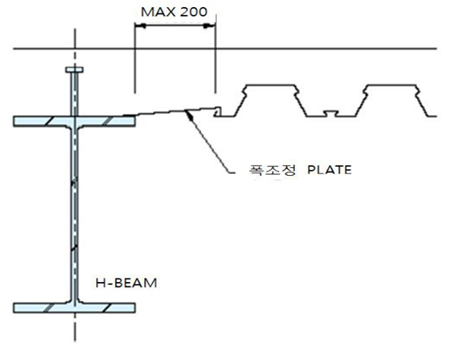

•필러플레이트 (Filler Plate) : 데크플레이트 설치 시 보와 데크플레이트 사이의 공간을 메우기 위한 부재로 판 두께는 모 데크플레이트 보다 두꺼운 판재를 사용한다.

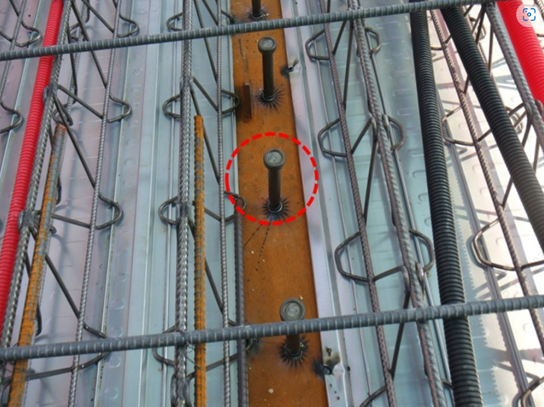

•스터드볼트 (Stud Bolt) : 콘크리트 슬라브와 철골을 일체화 시키는 효과와 철골보의 단면크기를 스터드 볼트 길이 만큼 키우는 효과가 있다. 구조적으로는 전단응력을 전달하고 상부 철근 배근 시 연결고리 역할을 한다,

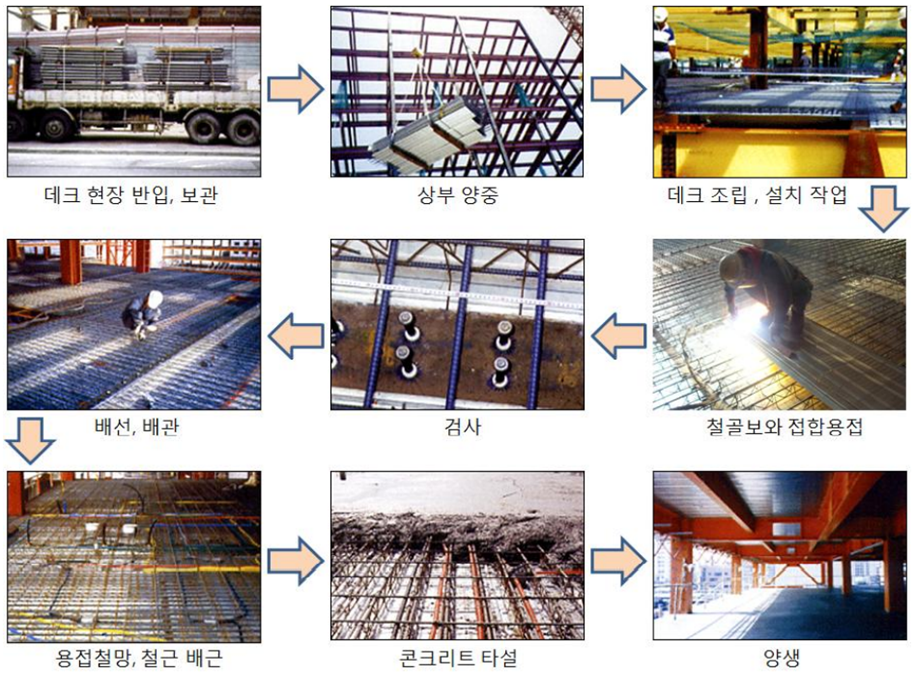

데크플레이트 시공순서
